クランプ式電流計（クランプメータ）の概略
クランプ式電流計（クランプメータ）は
電流が流れている電気回路を開くことなく、電線に流れる電流の大きさを測定できる計測器のこと。
架線電流計（かせんでんりゅうけい）とも呼ばれることもある。
クランプ式電流計の種類
左：ディジタル式クランプメータ 右：アナログ式クランプメータ
形状別にみると、クランプ部（変流器）と指示計器部が一体となっている一体形と
別々になっている分割形とがある。
●指示計器部はアナログ式（指針形）のものとディジタル式（数字式）のものとがある。
●用途別には、負荷電流などを測定するものと漏れ電流などの微小電流を測定するものとがある。
クランプ式電流計は、リード線を取り付けることにより
電流のほかに電圧や抵抗の測定ができるようにしたものも最近は多くなっている。
クランプ式電流計の機能と構造
各部名称
主な機能
負荷電流の測定
開閉レバーを片手で握り、分割変流器（ジョー）を開き、被測定電線にはさみ込んで測定する。
測定値が予想できないときは、大きいレンジから順に下位のレンジに切り替えていく。（故障防止）
指示値が読みにくい場所では、HOLDキーを活用すれば便利。
漏れ電流の測定
操作方法は、負荷電流の測定と同様。

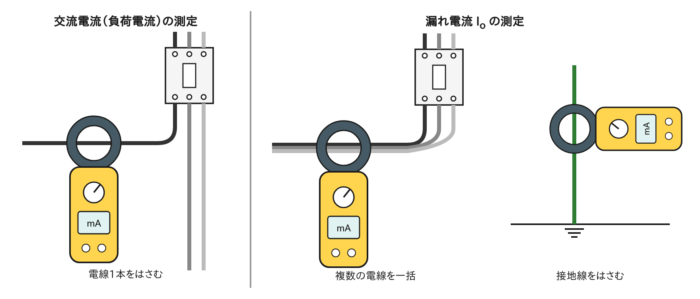

漏れ電流の測定は、単相の場合は2本一緒に、三相の場合は3本一緒に挟み込んで測定する。（下記図参照）
電圧の測定
レンジ切替スイッチを（V）に合わせ、テストリードを測定端子（V）のところに接続して測定する。
抵抗の測定
レンジ切替スイッチを（Ω）に合わせ、抵抗プロローブを接続して測定する。
測定前には、零Ω調整をしてから測定する。
測定原理
一次側に交流電流が流れると, 鉄心に巻かれた二次巻線には電磁誘導作用により起電力が発生する。
この巻線を閉回路にすると, 電線に流れる電流に比例した電流が流れる。
レンジ切替スイッチによりR1の値を変え, メータの回路に流れる電流を選択して測定する。
クランプメーターを使用するメリット
ブレーカの二次側に流れる電流測定例で比較する。
デジタルマルチメーター測定時
電流計（クランプタイプではない）で電流を測定するには
測定したい電流に対して直列に接続しなければならない。
＝ブレーカの二次側の電流を測定するには「その電線を切断して電流計を接続する」ということになる。
測定するための作業例
①ブレーカを切る
②測定したい相の二次側の電線を外す
③デジタルマルチメータを電流ファンクションに設定する
④プローブをブレーカと外した電線間に接続して固定する
⑤ブレーカを入れる
※測定が終われば逆の手順で電気システムを復旧する。
毎回の測定ごとに現実的な作業内容ではなく
また、測定するための前工程と後工程が安全な作業といえない。
クランプメーター測定時
ブレーカの入/切の操作もなく、測定したい相の電線にはさむだけ。
非接触で測定できるという点も安全性が高い。
＝クランプ電流計は非常に便利であることがわかる。
参考資料
絵解き 電気設備の保守と試験「クランプ式電流計の使い方」より一部引用
chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.hioki.co.jp/file/cmw/hdInstructionManual/95126/pdf/?action=browser&log=1
HIOKI 3280-10F ACクランプメータ説明書より引用
新電気2020.3月号「特集 クランプ電流計を使いこなせ」より一部引用
