ウルトラホンの取り扱い方法まとめ

2026年1月30日

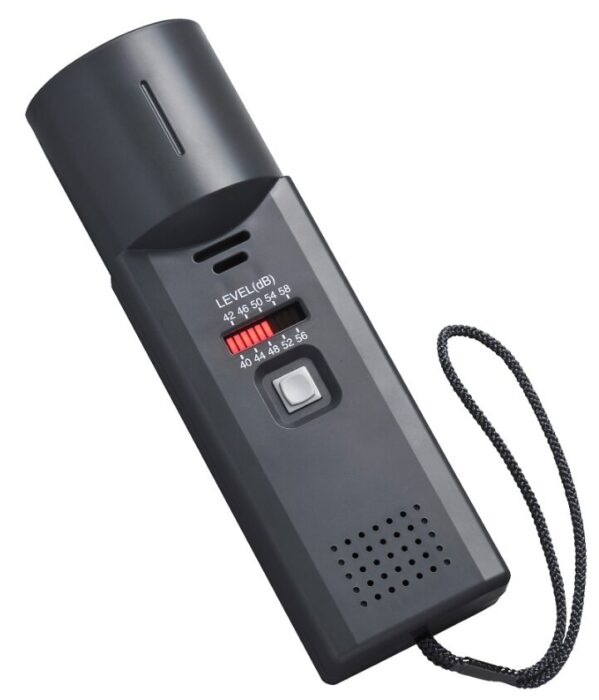

ウルトラホンの概略

通常、高圧設備（6.6kVなど）の絶縁状態は
停電させて絶縁抵抗計（メガー）で測るが、無停電点検では
電気が流れたままの状態を維持するため、別の方法が必要となる。

ウルトラフォンを用いた場合
「部分放電（Partial Discharge）」を捉える技術を有しているため
絶縁が弱まった箇所では、目に見えない微小な火花放電（コロナ放電など）が発生し
そこから40kHz付近の超音波が放出される。
ウルトラホンはこの音をキャッチし
人間が聞こえる「パチパチ」という音に変換（ヘテロダイン変換）してくれる。

無停電年次点検の良否判定に使用されることが多い。

「可聴音」として聞く必要性

単に数値が出るだけの測定器と違い
音として聞くことには以下のメリットがある。

異常の種類の特定

放電なら「パチパチ」といった特有の音を耳で確認することで
ノイズ（風の音など）と本物の異常を正確に聞き分けらることができる。

直感的な探査

音の強弱や変化をリアルタイムで聞くことで
目に見えない漏れ箇所や放電箇所を効率よく絞り込める。

探知できる主な異常現象

ウルトラホンを使うことで、以下のようなトラブルを未然に防ぐことができる。

トラッキング現象

碍子（がいし）の表面に埃や水分が付着し
電流の通り道ができて放電している状態。

接触不良

ケーブルの端子部などが緩み
そこから微細な放電が発生している状態。

絶縁体のひび割れ

内部の空隙（ボイド）で放電が発生し
超音波が漏れ出している状態。

現場での具体的な使い方とコツ

点検現場（キュービクル内など）では
以下のような手順・方法で使用される。

① 集音によるスクリーニング

まずは広範囲をスキャンする。
放電箇所が特定できていない場合、放物面型の集音器（集音パラボラ）を取り付けた
ウルトラホンを使い、遠くから怪しい箇所を探る。

② 箇所の特定（ピンポイント）

異常音が聞こえたら、レーザーポインターを
併用して正確な位置を絞り込む。
ウルトラホンは指向性が強いため、「どこから音がしているか」を非常に正確に特定が可能。

③ 音による判別

単なる数値だけでなく、音の質感で状況を判断する。

「シャー」という連続音: 湿気によるコロナ放電の可能性。
「パチッ、パチッ」という断続音: 深刻な絶縁破壊が進んでいる可能性。

4. 無停電点検におけるメリット（参考）

メリット	内容
安全性	充電部に触れることなく、安全な距離（離隔距離）を保って測定可能。
コスト削減	停電作業に伴う工場のライン停止や、休日出勤のコストを抑えられる。
早期発見	絶縁抵抗計では捉えにくい、電圧がかかっている時特有の異常を発見できる。
