保安業務従事者の月次点検マニュアル（VCB編）

設置者への問診

保安業務従事者は点検時に、日ごろから電気機器を使用している従業員や設置者に、建物内の電気設備に異常がなかったかの問診を行う。

例）使用している電気設備から、異音・異臭がする
　　以前、使用できないコンセントがあった。

保安業務事業者は問診により得た情報を月次点検に活用する。
電気機器の故障の可能性が考えられる場合、設置者の許可を取り調査し、場合に応じて臨時点検の計画を立てる。

機器の増設が行われた場合、竣工検査と同様の点検を実施し、施工不良がないかの確認を行う。

VCB（高圧真空遮断器）について

電路の開閉を高真空中の真空バルブ内で行う遮断器のこと。

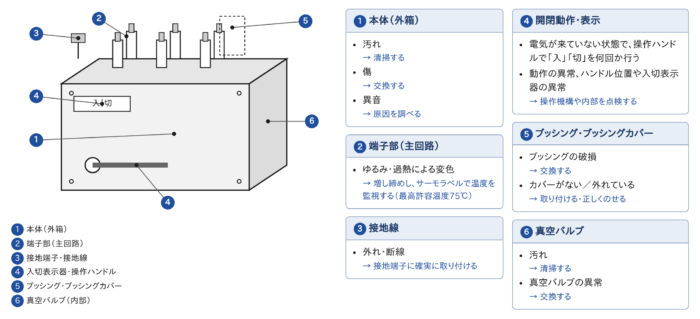

VCBの外観点検

保守のポイント　　

遮断器は、過電流遮断器（OCR)および高圧地絡継電器（GR）と組み合わせて事故を検出し、電路を自動遮断している。
停電点検を伴う年次点検時にはOCRやGRとの連動試験も行うこと。

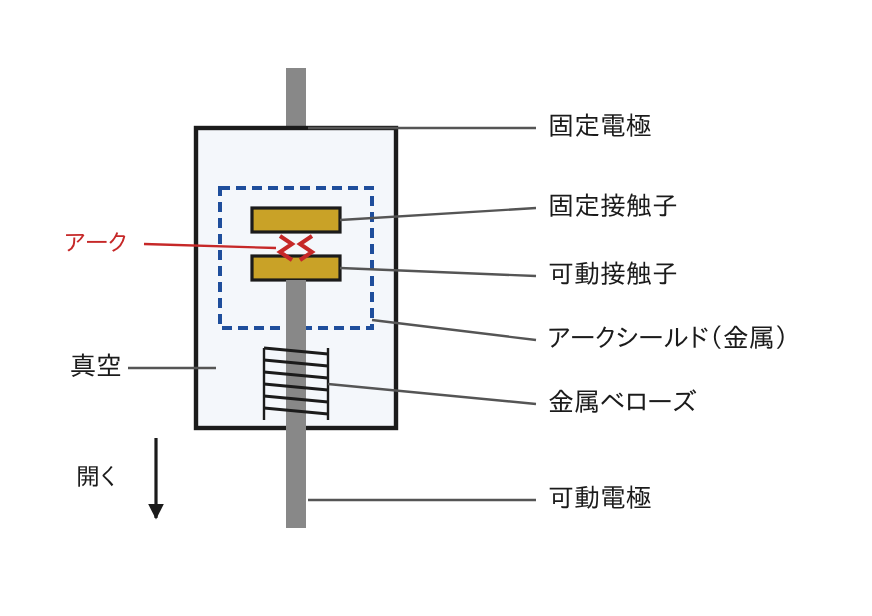

電流遮断の仕組み

真空遮断バルブ内で、10^-6 mmHg 程度の高真空中における高い絶縁耐力と優れた絶縁回復性能を利用して、アークを拡散させて消弧し、電流を遮断する。
