交流方式についての備忘録

位相の進みと遅れを示した正弦波の図
目次

電力を送る方法

電力を送る方法(電気方式)には直流で送る直流方式と交流で送る交流方式に2種類ある

交流方式について

変圧器によって電圧を効率的に変換できるため送電の用途で広く使われている。

下に主な交流方式の図を示す。

電気方式(単相2線式・単相3線式・三相3線式・三相4線式)ごとの結線図・電線量・送電電力の比較表

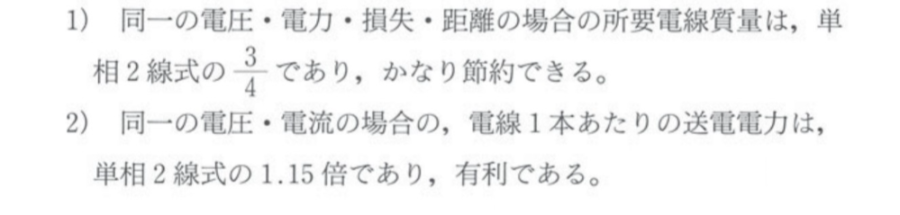

単相3線式と三相3線式の、電線量と送電電力の比較についての説明文

電力技術入門(基礎シリーズ)

著:石井彰三 p89 より引用

単相2線式、3線式では回転磁界が得にくいため、電灯その他単相負荷に使用されている。

三相4線式は2種類の電圧(対地間電圧と線間電圧)を取り出せるため、多種類の電圧を必要とする需要家(大型施設等)でよく使用される。
なお、多くの需要家ではそこまでの電圧の種類を求めていないため、主流ではない。

効率よく電力を輸送するという観点から日本では三相3線式が主流となっている。
