接地工事における機器接地と系統接地の違いまとめ

接地についての概略

接地は、電気設備や電子機器などを大地（地球）と電気的に接続すること。
これにより、以下のような目的が達成されます。

主な目的として感電防止、機器保護、ノイズ対策、電位の安定化などがある。

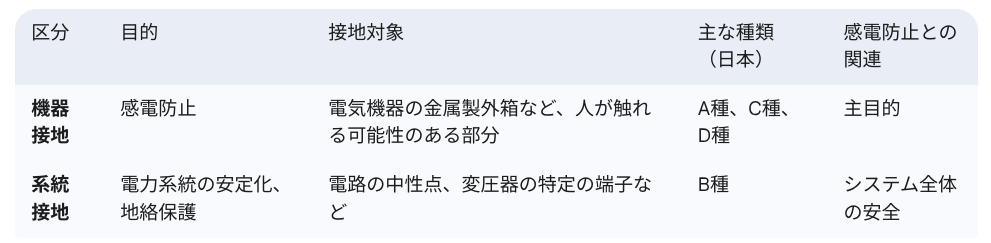

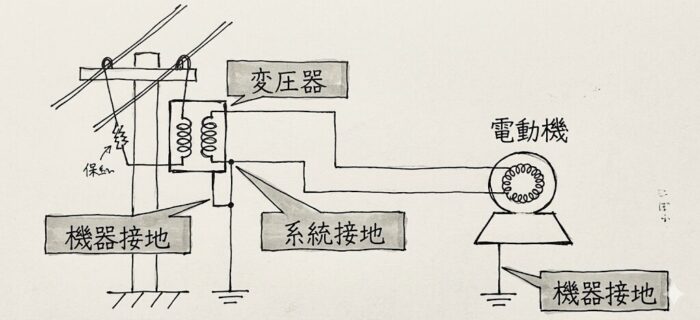

機器接地と系統接地の違いまとめ

機器接地と系統接地は、電気設備の安全を確保する上で重要な役割を果たすが
その目的と接地する対象が異なる。

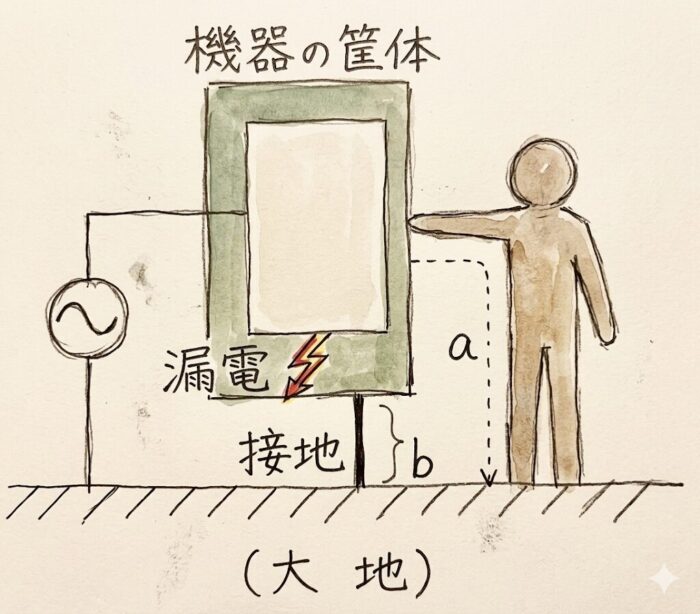

機器接地

• 目的は主に感電防止。
  電気機器の金属製外箱やフレームなどに施し、万が一、内部で漏電が発生した場合に、電流が大地を通って安全に流れるようにする。これにより、人体に危険な電圧がかかるのを防ぐ。
• 接地対象: 電気機器の金属製外箱、金属製の台座、制御盤の筐体など、普段人が触れる可能性のある部分。
• 種類: 電気設備の種別や電圧に応じて、A種接地工事、C種接地工事、D種接地工事などがある
  　　 （日本の電気設備技術基準に基づく）。これらは、接地抵抗値の基準などが異なる。
• 特徴: 漏電遮断器（ELB）と組み合わせて使用されることが多く、漏電を検知すると
  　　 回路を自動的に遮断し、より安全性を高める。

系統接地

• 目的: 主に電力系統の安定化や地絡保護。電力会社の変電所や配電線などにおいて
  　　 電路の中性点や特定の点を接地することで、以下のような効果がある。
  • 電位の安定化: 電路の電位を安定させ、異常電圧の発生を抑制する。
  • 地絡保護: 地絡（電線が地面に触れるなどの事故）が発生した際に、地絡電流を検出しやすくし
    　　　　 保護継電器による迅速な事故除去を可能にする。
• 接地対象: 電力系統の中性点、変圧器の特定の端子など、電力供給システムの一部。

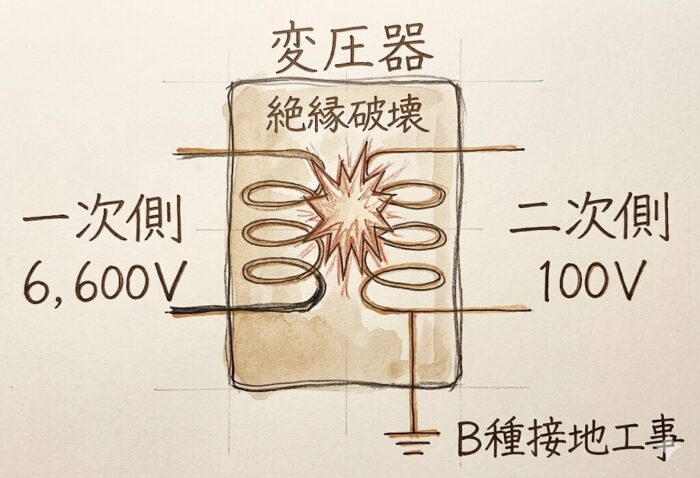

• 種類: 日本の電気設備技術基準では、低圧電路の中性点接地としてB種接地工事が定められている。
• 特徴: 一般の利用者が直接触れる部分ではなく、電力供給システム全体の安全と安定に関わる重要な接地。

まとめ

機器接地＝「人」を守るための接地

系統接地＝「電力システム全体」を守るための接地
