対地電圧についての概略
電気回路において、電線と大地（地面）との間の電位差を「対地電圧」と呼ぶ。
- 線間電圧（使用電圧）
一般的に「100V」や「200V」として認識されているのは、2本の電線間の電圧差であり
これを「線間電圧」と呼ぶ。
例）家庭用コンセントの2つの穴の間の電圧がこれにあたる。
- 対地電圧
電線と地面（大地）との間の電圧が対地電圧となる。
人が感電する際に、人体に加わる電圧と考えることができるため
電気設備の安全性において非常に重要な指標となる。

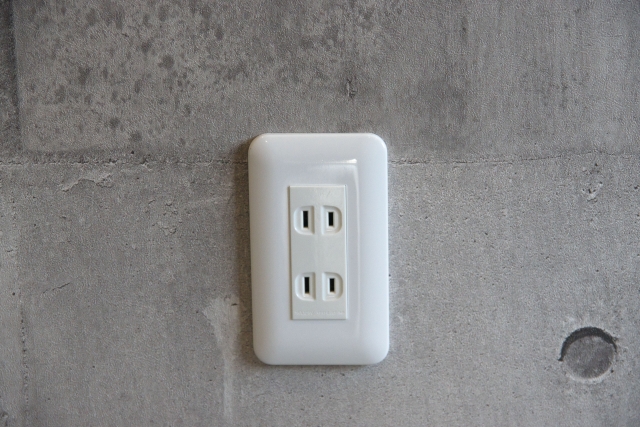

100Vのコンセントの場合、通常2つの穴のうち一方が接地されており
接地されている側と地面の電位差はほぼ0Vとなる。
残りの穴（非接地側）と地面の間の電位差が約100Vとなり、これが対地電圧となる。
対地電圧が重要である理由
対地電圧は、感電事故のリスクに直結する。
もし電気機器の絶縁が劣化して漏電し、その機器の金属部分に触れてしまった場合
その金属部分と大地との間の電位差が対地電圧となり
その電圧が高いほど感電の危険性が増してしまう。
電気設備の技術基準では
「住宅の屋内電路における対地電圧は原則として150V以下」と定められている。
特定の条件下では300V以下も許容されるが、一般的には150V以下が基準となる。
対地電圧の測定方法
対地電圧は、テスターや絶縁抵抗計などの測定器を使用して測定できる。
テスターでの簡易測定
- テスターの黒い測定棒をアース（接地）に接続する。
- 赤い測定棒をコンセントの各穴に差し込む。
- 電圧が表示される側の穴が非接地側（ホット側）であり、その表示される電圧が対地電圧となる。
接地側（コールド側）の場合は、ほぼ0Vに近い値が表示される。
絶縁抵抗計での測定
絶縁抵抗測定の際に、アース端子を接地側、ライン端子を相側に接続して測定することで
各相の対地間絶縁抵抗を測定できる。
絶縁抵抗値が低い（＝漏電している可能性がある）場合、対地電圧も不安定になることがある。
測定の際は、必ず回路を切り離して停電状態にし
検電器で停電を確認してから作業を行うなど、安全に十分配慮する必要がある。
配線方式ごとの対地電圧の目安
| 配線方式 | 対地電圧の目安（各相） | 備考 |
|---|---|---|
| 単相2線式（100V） | 黒：100V、白：0V | |
| 単相3線式（200V） | 黒：100V、白：0V、赤：100V | |
| 三相3線式（200V・デルタ結線） | 赤：200V、白：0V、青：200V | 日本ではあまり一般的ではありませんが、特定の機器などで使用されることがある。 |
| 三相3線式（200V・スター結線） | 赤：116V、白：116V、青：116V | |
| 三相3線式（400V・デルタ結線） | ※対地電圧は不定（接地不可） | 直接接地が推奨されておらず、対地電圧が不安定になるため、接地は基本的に行わない。 |
| 三相3線式（400V・スター結線） | 赤：230V、黒：230V、青：230V |
※デルタ結線では、中性点がないため、直接接地をすることが難しい場合がある。
対地電圧と感電、漏電の関係
