PASは「Pole Air Switch」の略で
主に高圧で電気を受電する設備（自家用電気工作物）の引込点（責任分界点）に設置される
非常に重要な開閉器（スイッチ）のこと。
※日本語では「柱上気中負荷開閉器」と呼ばれる。
PASや最大の役割は、波及事故の防止と、設備の停電作業時の電源切り離し。
PASの役割（SOG動作機能）
PASの最も重要な機能は
需要家（電気を使用する側）の敷地内で短絡や地絡といった電気事故が発生した場合に
事故を電力会社の配電線に波及（拡大）させるのを防ぐこと。
この保護機能は、PASに内蔵または付加されているSOG動作機能（地絡・過電流保護機能）によって実現される。
地絡事故（G動作）の防止
機能
構内で地絡事故（漏電）が発生し
設定値以上の地絡電流が流れた場合
PASはこれを検知し、瞬時に開閉器を自動で開放（オフ）する。
効果
事故電流が外部に流れ出るのを防ぎ
地域一帯の広範囲な停電（波及事故）を未然に防止する。
短絡・過電流事故（SO動作）の防止
機能
構内で短絡事故や大過電流が発生した場合
PASは電流を検知し、開閉器が動作しないようにロックする。
その後、電力会社側の遮断器が一度動作して系統の電流を遮断し
無電圧になったことを検知してからPASが自動で開放（オフ）する。
効果
PAS自身は大きな短絡電流を遮断できないが
この手順により電力系統の信頼性を保ちつつ、事故点を切り離す。
開閉機能
役割
定期点検や事故復旧などで、需要家の高圧設備（キュービクルなど）を停電させる際
手動でPASを開放（オフ）し、電力会社からの電気を安全に切り離すころが可能。
→出迎え方式の場合のような送配電業者への開閉依頼や費用が発生しない。
引き込み開閉器の設置場所と種類
設置場所
電力会社の配電線から需要家に電力を引き込む責任分界点の直近

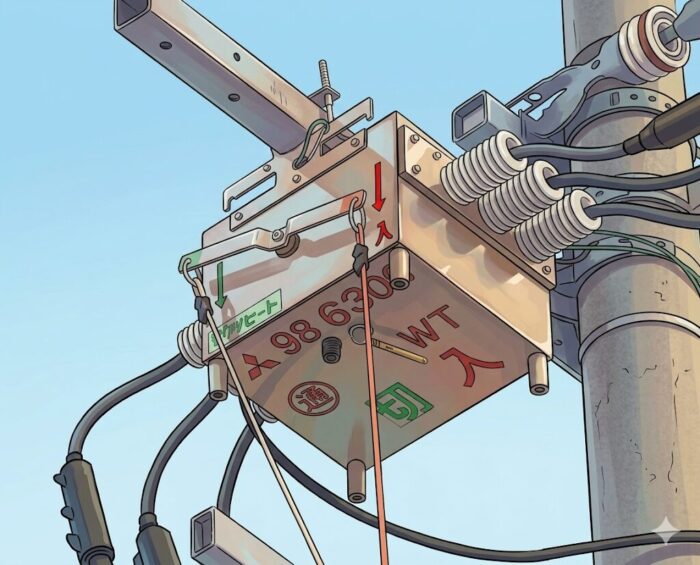

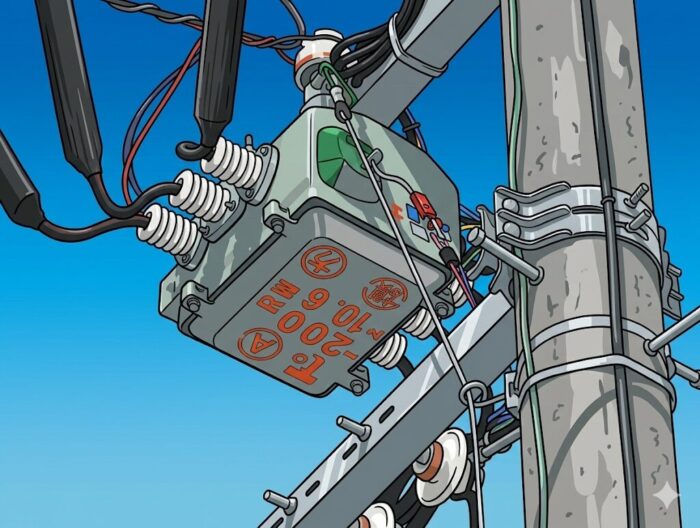

多くの場合、構内に建てられた引込柱（1号柱）の上部に設置される。
種類
- PAS (Pole Air Switch)
「柱上気中負荷開閉器」のことで、架空引込方式（電柱と電線で引き込む方式）の際に使用される。 - UGS (Underground Gas Switch) やUAS (Underground Air Switch)
地中引込方式（地中のケーブルで引き込む方式）の際に
地上または地中に設置される開閉器で、PASとほぼ同じ役割を持つ。
PASとUGS・UASの比較表
| 項目 | PAS (柱上気中負荷開閉器) | UGS/UAS (地中線用負荷開閉器) |
| 設置方式 | 架空引込（電線） | 地中引込（ケーブル） |
| 設置場所 | 構内柱の上部（地上設置） | 地上または地中（ボックス内） |
| 役割 | 波及事故防止、停電時の開閉 | 波及事故防止、停電時の開閉 |
| 開閉媒体 | 空気 (Air) | SF6ガス（UGS）または空気（UAS） |
